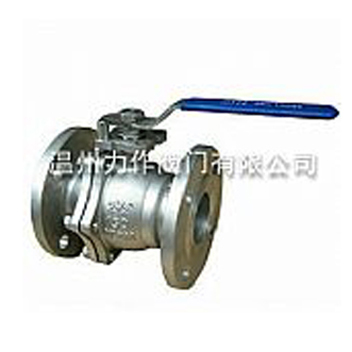

法蘭球閥

關注次數:        發布時間:2015-02-02

產品簡介:法蘭球閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭、焊接,結構形式可選用直通式,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-10Mpa,公稱通徑為DN15-250mm,材質可選用鑄鐵、鑄鋼、黃銅、不銹鋼。

法蘭球閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭、焊接,結構形式可選用直通式,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-10Mpa,公稱通徑為DN15-250mm,材質可選用鑄鐵、鑄鋼、黃銅、不銹鋼。


法蘭球閥特點:

1、先進的閥座:聚多年球閥制造經驗而設計的閥座,確保閥門密封,磨擦系數低,操作力矩小、多種閥座材料、適應范圍廣。

2、開關無誤的手柄:采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥一致辭。

3、鎖緊裝置:為防止閥門開關誤操作,在閥門全開、全關位置有鎖定孔,確保閥門處于正確的位置。

4、閥桿防飛結構:閥桿為下裝式,防止受壓飛出,同時可在火災后,與閥體形成金屬接觸,確保閥桿密封。

法蘭球閥技術規范:

設計依據國標系列美標系列
設計標準GB/T12237AP16DANSI B16.34
法蘭連接結構長度GB/T12221AP16DANSI B16.10
結構長度(焊接)GB/T15188.1AP16DANSI B16.10
連接法蘭GB/T9113
       JB/T79
       Hg20592
ANSI B16.5、B16.47
對焊端GB/T12224ANSI B16.25
試驗和檢驗GB/T9092AP16DAP1598

法蘭球閥主要零件及材質:

序號
       NO
零件名稱材質
GBASTM
1閥體WCBA2116-WCB
2密封圈PTFE、RPPPTFE、RPP
3球體1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石體WCBA216-WCB
7墊片柔性石墨+不銹鋼B12.10-304F/.G
8填料PTFEPTFE
9填料壓蓋WCBA2116-WCB
10定位片25A105
11擋圈65MnAISI 1066
12手柄K33A47-667
       Gr.32510
13閥桿1Cr33A276-410
14螺釘35A193-B7
15止推墊片PTFEPTFE

法蘭球閥手動法蘭球閥試驗壓力:

壓力等級試驗壓力(MPa)
公稱壓力(PN)磅級(Class)殼體試驗密封試驗
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

法蘭球閥PN1.6MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410
Wt(Kg)2.53567101519335893160

法蘭球閥PN2.5MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
Wt(Kg)2.53567.5101520336093175

法蘭球閥PN4.0MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L130140150180200220250280320400400400
H5963758595107142152178252272342
W1301301602302304004007001100110015001500
Wt(Kg)345791218284675106190

法蘭球閥PN6.4MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.57812141828406598140250

法蘭球閥PN10MPa 主要連接尺寸及重量

公稱通徑DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.5710151825324675
